工業廢渣、礦石廢料等礦渣雖然是廢料，但很多礦渣廢料經過破碎或制粉加工后是可以再次利用的。細小礦渣推薦液壓圓錐破碎機來破碎，液壓圓錐破可破碎高硬度礦渣，出料也比較細，推薦。

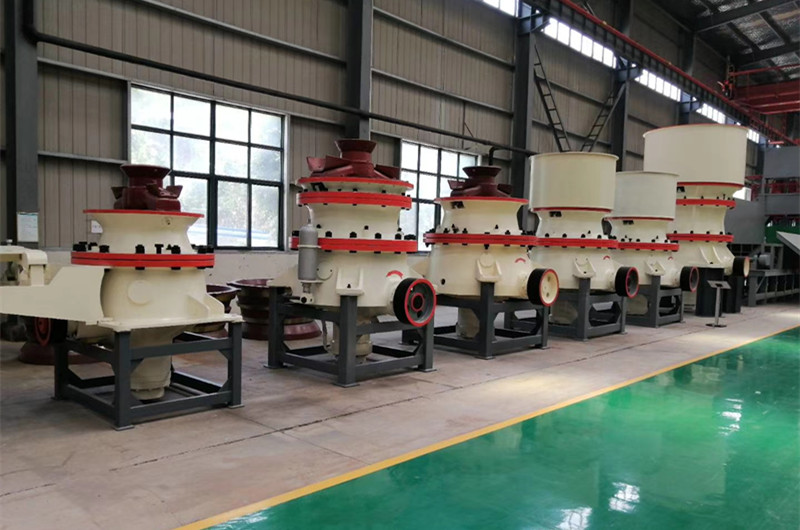

液壓圓錐破車間
液壓圓錐破碎機工作原理
液壓圓錐破碎機主要結構如下圖，包含主軸、偏心軸、破碎壁、軋臼壁、傳動軸、大錐齒輪、皮帶輪、襯套、調整套、縮緊螺栓、液壓缸等。

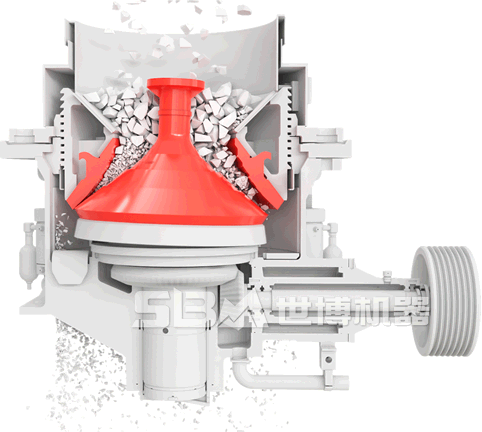

液壓圓錐破碎機工作原理圖
電機帶動皮帶輪轉動，皮帶輪帶動傳動軸、大錐齒輪轉動，主軸在大錐齒輪轉動下頂起破碎壁開始旋轉運動。礦渣由圓錐破上方進料口給入破碎腔中，破碎壁旋轉過程中與軋臼壁夾角變小變大，擠壓破碎礦渣。
礦渣液壓圓錐破有哪些型號
液壓圓錐破有單缸液壓圓錐破碎機、多缸液壓圓錐破碎機、移動液壓圓錐破碎機、全液壓圓錐破碎機，每個系列型號不同，也有大小型號，下面是型號參數表，可參考選型。
單缸液壓圓錐破碎機全部型號：
| 型號 | 腔型 | 最大進料口尺寸 | 最小排料口尺寸 | 生產能力(t/h) | 最大裝機功率 |
| SH420 | S1(超粗) | 240 | 22 | 85-170 | 90 |
| S2(中粗) | 200 | 19 | 70-130 | ||
| SH420 | H1(細) | 135 | 10 | 45-130 | |
| H2(中細) | 65 | 8 | 35-80 | ||
| H3(超細) | 38 | 4 | 27-60 | ||
| SH430 | S1(超粗) | 360 | 25 | 120-345 | 160 |
| S2(中粗) | 300 | 22 | 105-305 | ||
| S3(粗) | 235 | 19 | 90-275 | ||
| SH430 | H1(細) | 185 | 13 | 60-210 | |
| H2(中細) | 90 | 10 | 65-165 | ||
| H2(超細) | 50 | 6 | 48-105 | ||
| SH440 | S1(超粗) | 450 | 35 | 255-605 | 250 |
| S2(中粗) | 400 | 29 | 215-515 | ||
| S3(粗) | 300 | 25 | 190-490 | ||
| SH440 | H1(細) | 215 | 16 | 110-395 | |
| H2(中細) | 110 | 13 | 115-340 | ||
| H2(超細) | 70 | 8 | 90-225 | ||
| SH660 | S1(超粗) | 560 | 41 | 355-1050 | 315 |
| S2(中粗) | 500 | 38 | 305-895 | ||
| SH660 | H1(細) | 275 | 16 | 170-665 | |
| H2(中細) | 135 | 16 | 190-505 | ||
| H2(超細) | 65 | 13 | 205-320 |
多缸液壓圓錐破碎機全部型號：
| 型號 | 腔型 | 給料口尺寸 | 緊邊給料口尺寸 | 最小排料口尺寸 | 電動機功率 | 產量(t/h) | 重量 |
| HP100 | C1(超粗) | 175 | 140 | 19 | 4P 100 | 45-140 | 8.4 |
| C2(粗) | 125 | 105 | 13 | ||||
| M(中) | 100 | 70 | 10 | ||||
| F1(細) | 71 | 50 | 9 | ||||
| F2(超細) | 33 | 20 | 6 | ||||
| HP200 | C2(粗) | 235 | 190 | 19 | 4P 160 | 90-250 | 10.4 |
| M(中) | 171 | 120 | 16 | ||||
| F1(細) | 150 | 95 | 13 | ||||
| F2(超細) | 116 | 70 | 8 | ||||
| HP300 | C1(超粗) | 265 | 230 | 25 | 4P 220 | 115-440 | 18.1 |
| C2(粗) | 240 | 210 | 20 | ||||
| M(中) | 190 | 150 | 15 | ||||
| F1(細) | 145 | 105 | 11 | ||||
| F2(超細) | 120 | 80 | 8 | ||||
| HP400 | C1(超粗) | 360 | 290 | 30 | 4P 315 | 140-630 | 25 |
| C2(粗) | 310 | 250 | 25 | ||||
| M(中) | 260 | 196 | 20 | ||||
| F1(細) | 182 | 110 | 13 | ||||
| F2(超細) | 135 | 90 | 10 | ||||
| HP500 | C1(超粗) | 370 | 330 | 38 | 4P 400 | 175-790 | 36 |
| C2(粗) | 320 | 290 | 28 | ||||
| M(中) | 245 | 210 | 22 | ||||
| F1(細) | 180 | 130 | 13 | ||||
| F2(超細) | 150 | 95 | 10 | ||||
| HP800 | C1(超粗) | 450 | 352 | 38 | 4P 830 | 260-1200 | 68.5 |
| C2(粗) | 373 | 298 | 32 | ||||
| M(中) | 340 | 275 | 25 | ||||
| F1(細) | 280 | 230 | 16 | ||||
| F2(超細) | 235 | 150 | 10 |
移動液壓圓錐破碎機全部型號：
| 標準機型 | 配套設備 | 配套設備 | 外型尺寸 | ||
| 型號 | 進料粒度 | 處理能力(t/h) | |||
| S-CS75 | 3YZK1848 | CS75 | ≤160 | 59-163 | 12600×2800×4400 |
| S-CS110 | 3YZK1860 | CS110 | ≤178 | 100-200 | 13800×3000×4400 |
| S-CS160 | 3YZK2160 | CS160 | ≤188 | 132-253 | 13800×3000×4400 |
| S-CS220 | 3YZK2160 | CS220 | ≤230 | 215-330 | 14500×3000×4500 |
| S-HQ300 | 3YZK1848 | SHQ300 | ≤160 | 65-168 | 12600×2800×4400 |
| S-HQ400 | 3YZK1860 | SHQ400 | ≤230 | 105-205 | 13800×3000×4400 |
| S-HQ500 | 3YZK2160 | SHQ500 | ≤240 | 180-290 | 14500x3000x4600 |
| S-H420 | 3YZK1848 | SH420 | ≤240 | 85-170 | 12600×2900×4400 |
| S-H430 | 3YZK1860 | SH430 | ≤360 | 120-345 | 13800×3000×4500 |
| S-H440 | 3YZK2160 | SH450 | ≤450 | 255-605 | 14800×3200×4600 |
| S-HP100 | 3YZK1860 | SHP100 | ≤140 | 75-140 | 13800×2900×4300 |
| S-HP200 | 3YZK2160 | SHP200 | ≤185 | 145-250 | 14200×3000×4500 |
| S-HP300 | 3YZK2160 | SHP300 | ≤230 | 220-440 | 16500×3200×4600 |
| S-PF1214 | 3YZK1860 | PF1214 | ≤300 | 100-200 | 14500×2900×4500 |
| S-PF1315 | 3YZK2160 | PF1315 | ≤350 | 130-280 | 15200×3000×4500 |
| S-PF1320 | 3YZK2460 | PF1320 | ≤500 | 180-400 | 15200×3000×4500 |
| S-S1860 | 3YZK1860 | ≤400 | 65-586 | 10500×2700×4200 | |
| S-S2160 | 3YZK2160 | ≤400 | 81-720 | 10500×3000×4500 | |
| S-S2460 | 3YZK2460 | ≤400 | 100-810 | 10500×3200×4500 | |
全液壓圓錐破碎機全部型號：
| 型號 | 動錐直徑 | 腔型 | 給料口尺寸 | 出料口尺寸 | 主軸轉速(r/min) | 電動機功率 | 產量(t/h) | 外型尺寸 | |
| 給料尺寸 | 開邊口尺寸 | ||||||||
| SHQ300 | 910 |
細型 粗型 |
83 159 |
102 175 |
9-22 13-38 |
580 | 75 |
48-96 65-168 |
2821 × 1880 × 2164 |
| SHQ400 | 1200 | 細型 | 127 | 131 | 9-31 | 485 | 110 | 68-192 | 2821 × 1974 × 2651 |
| 中型 | 156 | 156 | 13-38 | 105-205 | |||||
| 粗型 | 178 | 191 | 19-51 | 146-308 | |||||
| SHQ500 | 1395 | 細型 | 155 | 173 | 25-65 | 485 | 220 | 180-290 | 3360 × 2650 × 3050 |
| 中型 | 188 | 198 | 22-50 | 220-335 | |||||
| 粗型 | 230 | 245 | 19-45 | 235-575 | |||||
| SHQ600 | 1650 | 細型 | 188 | 209 | 16-38 | 485 | 250 | 186-332 | 3911 × 2870 × 3771 |
| 中型 | 213 | 241 | 22-51 | 263-422 | |||||
| 粗型 | 241 | 268 | 25-64 | 304-640 | |||||
選礦渣液壓圓錐破，就到河南世博機械廠，以上型號全都有，出廠價格便宜，設備售后有保障。
