顎式破碎機，我們都不陌生，是石料廠砂石廠常用的破碎機，在石子石料加工中占有很重要的位置。顎式破碎機適用領域很廣，能破碎一百多種礦石，有多個系列，幾十種型號。那么，這么多的顎式破碎機型號，會(huì )不會(huì )給客戶選擇顎破造成困擾呢？下面河南世博機器分系列介紹我廠生產的幾種顎式破碎機，解讀不同型號的顎式破碎機，為客戶選購設備提供幫助。

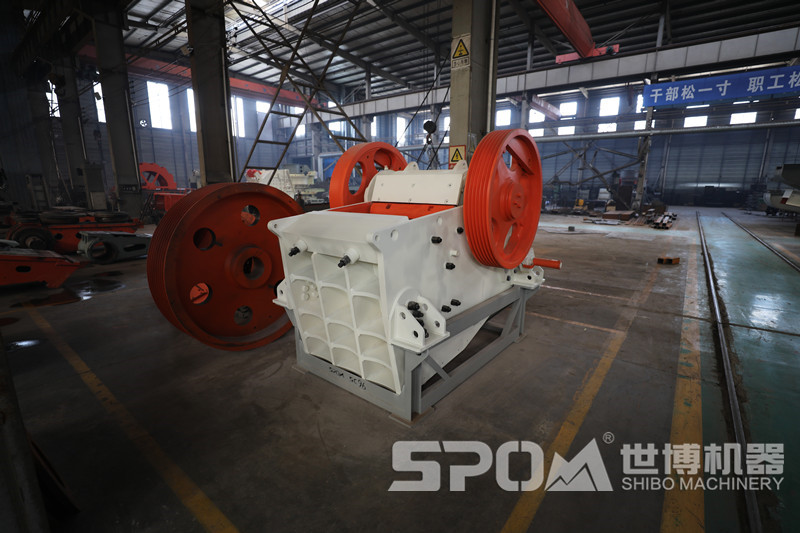

世博顎式破碎機生產車間
PE顎式破碎機
PE顎式破碎機是比較常用的一種顎式破碎機，分為PE和PEX兩種，PE系列是粗碎破碎機，PEX是細碎礦石的破碎機，常用的型號有PE600×900、PE900×1200、PE1200×1500、PEX250×1000等。
PE型號顎式破碎機
| 型號 | 給料尺寸 | 出料尺寸 | 處理能力(t/h) | 電動機功率 | 外型尺寸 |
| PE150×250 | ≤130 | 15-45 | 1-4 | 5.5 | 896×745×935 |
| PE250×300 | ≤150 | 15-55 | 3-6 | 7.5 | 1050×987×1000 |
| PE250×400 | ≤210 | 25-60 | 5-20 | 15 | 1215×1520×1030 |
| PE400×600 | ≤350 | 40-90 | 15-60 | 30 | 1650×1588×1050 |
| PE500×750 | ≤425 | 50-100 | 40-110 | 45 | 1956×1918×1920 |
| PE600×900 | ≤500 | 60-125 | 90-180 | 55 | 2250×2733×2280 |
| PE800×900 | ≤600 | 80-140 | 100-220 | 75 | 2450×2950×2490 |
| PE750×1060 | ≤630 | 60-150 | 110-380 | 110 | 2531×2455×2783 |
| PE900×1060 | ≤700 | 100-160 | 230-390 | 110 | 2900×2657×2950 |
| PE900×1200 | ≤750 | 110-165 | 220-450 | 132 | 3100×2760×3260 |
| PE1000X1200 | ≤900 | 110-185 | 315-500 | 132 | 3200×2760×3260 |
| PE1200×1500 | ≤950 | 115-195 | 550-1000 | 220 | 3710×3446×4075 |
| PE1500×1800 | ≤1200 | 135-225 | 600-1200 | 280 | 5100×4700×4300 |
| PEX150×750 | ≤120 | 10-40 | 8-25 | 15 | 1310×1118×1145 |
| PEX250×750 | ≤210 | 15-50 | 15-35 | 22 | 1400×1751×1515 |
| PEX350×750 | ≤300 | 15-50 | 18-40 | 30 | 1485×1680×1648 |
| PEX250×1000 | ≤210 | 15-60 | 15-60 | 30 | 1550×1964×1380 |
| PEX250×1200 | ≤210 | 15-60 | 20-60 | 37 | 1530×1946×1380 |
| PEX300×1300 | ≤250 | 25-60 | 16-105 | 55-75 | 2000×2320×1730 |
SC顎式破碎機
SC顎式破碎機升級后的顎破，其共有10個型號，分為固定線專用型號和移動破專用型號，其中SC110、SC96、SC116都是很常用的型號。
SC型號顎式破碎機
| 型號 | 給料口尺寸 | 產量(t/h) | 功率 | 固定線專用 |
| SC80 | 800X510 | 65-380 | 75 | |
| SC100 | 1000X760 | 150-545 | 110 | |
| SC110 | 1100X850 | 190-625 | 160 | |
| SC125 | 1250X950 | 290-845 | 160 | |
| SC140 | 1400X1070 | 385-945 | 200 | |
| SC160 | 1600X1100 | 520-1275 | 250 | |
| SC96 | 930X580 | 120-455 | 90 | 移動破專用 |
| SC106 | 1060X700 | 155-580 | 110 | |
| SC116 | 1150X800 | 170-600 | 132 | |
| SC120 | 1200X870 | 303-529 | 160 |
JC歐版顎式破碎機
JC歐版顎式破碎機是引進歐洲技術的升級版顎破，升級后其進料更大、產量更高，有效提升了顎式破碎機破碎礦石的效率。JC110型號使用較多。
| 型號 | 進料口尺寸 | 最大進料粒度 | 排料口尺寸/處理能力(t/h) | 功率 | |||||||||||
| 70 | 80 | 90 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 250 | ||||
| JC100 | 1000×630 | 600 | 90-160 | 120-180 | 130-190 | 150-200 | 160-210 | 180-230 | 75 | ||||||
| JC110 | 1100×850 | 720 | 180-240 | 200-265 | 220-295 | 245-320 | 300-385 | 350-455 | 400-520 | 460-590 | 110 | ||||
| JC125 | 1250×950 | 810 | 270-360 | 325-430 | 385-505 | 445-580 | 500-650 | 560-725 | 620-800 | 160 | |||||
| JC140 | 1400×1070 | 910 | 360-470 | 425-555 | 490-640 | 555-725 | 625-815 | 690-900 | 725-985 | 200 | |||||
| JC160 | 1600×1200 | 1020 | 490-640 | 560-730 | 635-825 | 710-920 | 780-1010 | 855-1105 | 930-1200 | 250 | |||||
| JC210 | 2100×1600 | 1360 | 800-880 | 900-1005 | 1000-1125 | 1100-1225 | 1200-1375 | 1300-1500 | 450 | ||||||
SD德版顎式破碎機
SD德版顎式破碎機，顧名思義引進德國的破碎機生產技術，在原顎破的基礎上做了升級，下面是SD系列顎式破碎機型號參數。
| 型號 | 給料口尺寸 | 最大進料粒度 | 出料口范圍 | 生產能力(t/h) | 電機功率 | 外形尺寸 |
| SD72(57) | 460x720 | 425 | 45-100 | 50-120 | 6P 55 | 1566x1965x1630 |
| SD86(69) | 580x860 | 500 | 50-150 | 60-210 | 8P 75 | 1722x1943x1810 |
| SD98(751) | 680x980 | 630 | 75-175 | 110-330 | 8P 110 | 1960x2470x2180 |
| SD110(912) | 850x1100 | 750 | 100-200 | 230-450 | 6P 132 | 2381x2775x2500 |
| SD125 | 950x1250 | 900 | 125-225 | 280-750 | 8P 160 | 2600x3320x3120 |
輪胎移動顎式破碎機
輪胎移動顎式破碎機是一種粗碎移動破碎站，主要有SE69L、SC96L、SC106L、SC110L這幾個型號，都是配置的比較常用的顎式破碎機型號，有PE、SC等不同系列的顎破。
輪胎移動顎式破碎機
| 型號 | 設備配置 | 可調節排料口 | 產量(t/h) | 外形尺寸 |
| SL15L | ZSW3896+LF150 | 40-100 | 100-200 | 13050x2950x3100 |
| SL25L | ZSW4211+LF250 | 50-120 | 200-400 | 12750x3000x3700 |
| SL35L | ZSW4213+LF350 | 50-200 | 300-500 | 14360x3000x3800 |
| SE69L | ZSW3896+PE69 | 60-125 | 100-180 | 12500x2950x3000 |
| SC96L | ZSW3896+SC96 | 60-175 | 120-455 | 13500x3400x2800 |
| SC106L | ZSW4211+SC106 | 70-200 | 155-580 | 14400x3600x3000 |
| SC110L | ZSW1349+SC110 | 70-250 | 190-625 | 18470x6840x4700 |
履帶移動顎式破碎機
履帶移動顎式破碎機也是一種粗碎移動破碎站，和輪胎移動站區別是移動車架，履帶移動顎式破碎機是履帶車架，更好更貴。履帶移動顎式破碎機有TC96、TC106、TC116、TC120這幾種型號，分別配置SC96、SC106、SC116、SC120這幾個固定式顎式破碎機型號。
履帶移動顎式破碎機
| 機型 | TC96 | TC106 | TC116 | TC120 |
| 給料機 | ||||
| 設備 | GZD9638 | ZSW1042 | GZD1142 | GZD1248 |
| 電機 | 5.5KW*2 | 7.5KW*2 | 7.5KW*2 | 7.5KW*2 |
| 驅動方式 | 電機驅動 | 電機驅動 | 電機驅動 | 電機驅動 |
| 破碎機 | ||||
| 設備 | SC96 | SC106 | SC116 | SC120 |
| 最大進料粒度 | 550mm | 650mm | 700mm | 800mm |
| 電機 | 90KW | 1100KW | 132KW | 160KW |
| 驅動方式 | 電機驅動 | 電機驅動 | 電機驅動 | 電機驅動 |
| 車架 | ||||
| 液壓履帶底盤 | 35T | DL385V | DL385V | NS415E |
| 船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
| 主輸送機 | ||||
| 堆料高度 | B1000*12.9米 | B1000*12米 | B1000*12米 | B1000*12.9米 |
| 長x寬 | 電機減速器驅動11KW | 電機減速器驅動11KW | 電機減速器驅動11KW | 電機減速器驅動15KW |
| 主皮帶功率 | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
| 出土皮帶機 | ||||
| 規格 | B650*6.8米 | B650*6.8米 | B650*6米 | B650*6.8米 |
| 驅動方式 | 電機減速器驅動4KW | 電機減速器驅動4KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
| 環形聚酯帆布帶 | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) |
| 除鐵器 | ||||
| 規格 | RCYQ-13 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
| 驅動方式 | 電機減速器驅動3KW | 電機減速器驅動3KW | 電機減速器驅動3KW | 電機減速器驅動3KW |
| 動力系統 | ||||
| 發電機組 | 240KW發動機組 | 300KW發動機組 | 300KW發動機組 | 300KW發動機組 |
| 電氣系統 | ||||
| 電氣控制柜 | 顎破電機軟啟動，其他電機直接啟動，主要電氣元件施耐德 | 顎破電機軟啟動，其他電機直接啟動，主要電氣元件施耐德 | 顎破電機軟啟動，其他電機直接啟動，主要電氣元件施耐德 | 顎破電機軟啟動，其他電機直接啟動，主要電氣元件施耐德 |
| 液壓系統 | ||||
| 料倉 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 |
| 皮帶機折疊油缸 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 | 液壓自動折疊 |
| 液壓泵、閥、附件 | 負載敏感型，電液比例閥組 | 負載敏感型，電液比例閥組 | 負載敏感型，電液比例閥組 | 負載敏感型，電液比例閥組 |
看完上面我們對不同系列顎式破碎機的型號解讀及附上的型號參數表，是否對顎式破碎機型號有所了解呢，如果確定需求，但不知道選哪種型號的顎式破碎機合適，歡迎聯系我們，我們愿為您提供中肯的建議。
